Descrizione

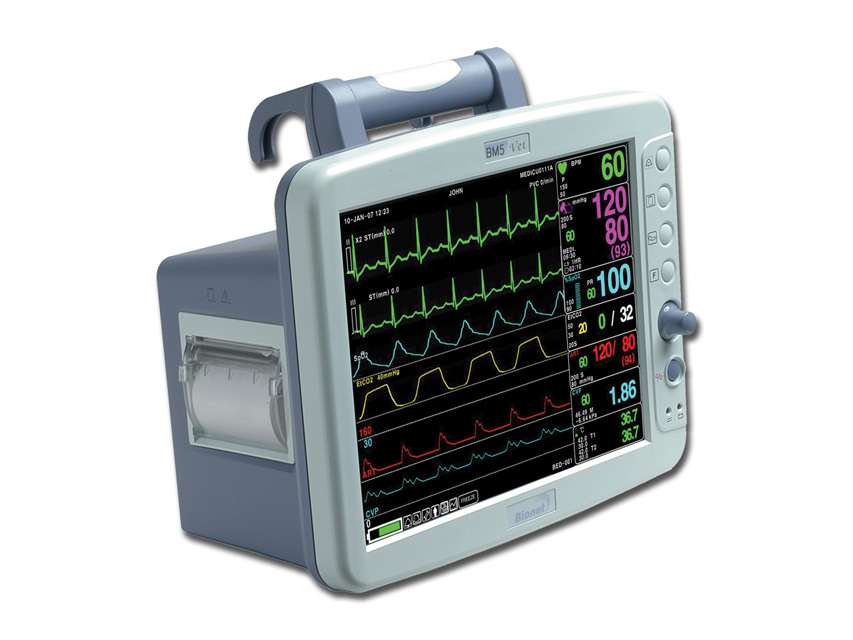

MONITOR GIMA BM5 VET – display TFT 10,4”
– analisi ECG ad alta prestazione conteggio su display PVC del livello ST 13 tipologie di analisi di aritmia
– 7 canali
– maniglia dotata di allarme visivo
– tecnologia SpO2 con rivelatore a bassa perfusione
– frequenza SpO2
– registratore di grafici integrato 58 mm
– stampante per i grafici e i trend su tabulati
– LAN o wireless LAN
– capacità di memoria 128 ore
– ingresso DC diretto per il trasporto su veicolo
– batteria a ioni di litio a lunga autonomia
– connessione al sistema centrale di monitoraggio
Caratteristiche tecniche:
GENERALI
• Display: 10,4” TFT a colori (800×600)
• Dimensioni/Peso: 270 x 185 x 250 mm/4 kg
• Indicatori:
– Fino a 5 onde (ECGx2, SpO2, RR o EtCO2, IBPx2)
– Allarmi per categoria (3 livelli di priorità)
– Impugnatura con allarme visivo
– Tono pulsazioni SpO2
– Stato batteria
– Led alimentazione esterna
• Stampante termica: 25, 50 mm/sec (larghezza carta 58 mm)
• Batteria: batteria interna agli ioni di litio
• Durata operativa: 2.5 ore (a piena carica)
• Interfacce: uscita digitale LAN per trasferimento dati
• Uscita VGA
• Connettore in entrata DC: 12-18 VDC, max 2,5 A
• Voltaggio operativo: 100-240V, 50-60 Hz
SpO2
• % Campo di saturazione: da 0% a 100%
• Campo pulsazioni: da 0 a 254 bpm
• Precisione SpO2: da 70% a 100% ± 2 cifre
• Precisione pulsazioni: ± 2 bpm
ECG
• Tipo di derivazione: 3-lead, 5-lead, 10-lead
• Lead selection:
– 3-lead: I, II, III
– 5-lead: I, II, III aVR, aVL, aVF, V
– 10-lead: I, II, III aVR, aVL, aVF, V1, V2, V3, V4, V5, V6
• Forme d’onda ECG:
– 3-derivazioni: 1 canale
– 5-derivazioni: 3/7 canali
– 10-derivazioni: 3/12 canali
• Campo ritmo cardiaco:
– Adulti: 30-300 bpm
– Neonati/pediatria: 30-350 bpm
• Precisione ritmo cardiaco: ± 1 bpm or ± 1%, qualunque maggiore
• Velocità schermate: 6.25, 12.5, 25, 50 mm/sec
• FILTRI:
– Modalità diagnostica: 0.67-150 Hz
– Modalità monitoraggio: 0.67-40 Hz
– Modalità chirurgica: 5-25 Hz
• Campo di rivelazione segmento S+T: – 2.0 to 2.0 mV
• Analisi aritmia: Asystole, Vtach, Vfib, Bigeminy, Accvent Couplet, Irregular, Pause, PVC, Ront, Trigeminy, Vbrady, Shortrun
• Analisi diagnostica: 120 tipi
• Modalità rilevazione pacemaker: Indicatore su monitor per forme d’onda (selezionabile dall’operatore)
• Protezione: contro le interferenze elettrochirurgiche e defibrillatori
NIBP
• Tecnica: oscillometrica
• Modalità di misurazione:
– Manuale: singola misurazione
– Auto: intervalli automatici di 1, 2, 3, 4, 5, 10, 15, 20, 30 minuti e 1, 2, 4, 8 ore.
• Display pressione (polso): da 0 a 300mmHg
• Range di misurazione pressione sanguigna:
– Sistolitica da 40 a 270 mmHg
– Mediana: da 20 a 230 mmHg
– Diastolica: da 10 a 210 mmHg
• Pressione di gonfiaggio del bracciale regolabile
Temperatura (sonda opzionale)
• Campo: da 15°C a 45°C (da 59°F a 113°F)
• Accuratezza: ± 0.1°C
• Compatibile con: Sonde di temperatura serie YSI 400
IBP (opzionale)
• Canali: 2
• Range di misurazione: da -50 a 300 mmHg
• Precisione di misurazione:
– ± 1 mmHg (<100 mmHg)
– ± 1 % (>100 mmHg)
• Campo rateo pulsazioni: 0 a 300 battiti/min
• Bilanciamento zero: Si
• Campo: ± 200 mmHg
• Accuratezza: ± 1 mmHg
• Variazione: ± 1 mmHg sulle 24 ore
• Sensibilità trasduttore: 5µ V/V mmHg
EtCO2 (opzionale)
• Metodo: flusso laterale
• Modalità misurazione: Sidestream
• Campo misurazione: 0~150 mmHg Ø a 19%
• Campo respirazione 2~150 bpm
• Accuratezza:
– ± mmHg, 0~40 mmHg
– ± 5%, 41~70 mmHg
– ± 8%, 71~100 mmHg
– ± 10%, 101~150 mmHg
• Risoluzione: 1 mmHg
